TBC100时基/帧同步机



TBC100时基/帧同步机是一个宽频带的具有时基校正和帧同步功能的控制器,对于校正非标准电视信号引起的时基误差,提供了更精确、更方便的解决方式。它能够解决视频图像抖动、扭曲、不同步、台标迭加不稳定等问题。使得多路电视信号同步锁相,实现各信号间切换无抖动、信号中断时不出现黑场。广泛应用于电视节目后期制作、卫星电视接收、现场直播、视频同步编辑播出等系统中。该产品功能全面、性能稳定可靠、升级维护便捷。

产品背面
TBC100时基/帧同步机背面接口: GENLOCK输入 × 2、 S-Video输出、COMP信号输出 × 2、COMP信号输入、S-Video输入、RS232、电源接口。

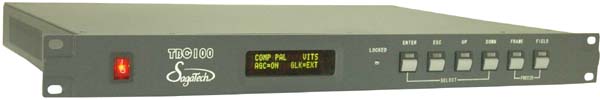

产品正面
TBC100时基/帧同步机正面面板包括:电源开关及指示灯、VFD显示屏、外同步信号输入指示灯、功能设置按键(UP、DOWN、ESC、ENTER)、特殊功能按键(FRAME、FIELD)

产品特点
  采用数字式自适应梳状滤波器
  采用特殊的电路设计,能高速搜索VTR的图像
  支持外同步锁相
  可滤掉场逆程图文信息
  可对亮度、对比度、颜色、水平位置、H相位 和SC相位等进行快速设定
  具有自动增益控制(AGC)功能
  具有断电直通功能
  按键选用进口轻触型开关
视频指标 物理特性
  输入信号:PAL制复合视频,1Vp-p, 75Ω BNC
  输出信号:PAL制复合视频,1Vp-p, 75Ω BNC
  视频分辨率:12比特量化输出
  外同步信号: 标准PAL复合视频信号
  幅频特性:-2~0.2dB(0~6MHz)
  视频信噪比:>58 dB(加权)
  微分相位:≤0.6°
  微分增益:≤1.3 %
  色度、亮度时延差 : ≤4.5 ns
  色度、亮度增益差 :±0.5 %
亮度非线性失真 :±1.2 %
  K系数 :≤1 %
输出端子:四芯Y/C & BNC
输入端子:四芯Y/C & BNC

AC输入:220V/50Hz

功耗:20W
运行温度:040C32104F
湿度:595%(非凝结)
尺寸(深×宽×高:325mm × 427mm × 44mm
重量:4 Kg
TBC100软件著作登记证书
TBC100时基/帧同步机广电总局检测报告


>>>产品资料下载
